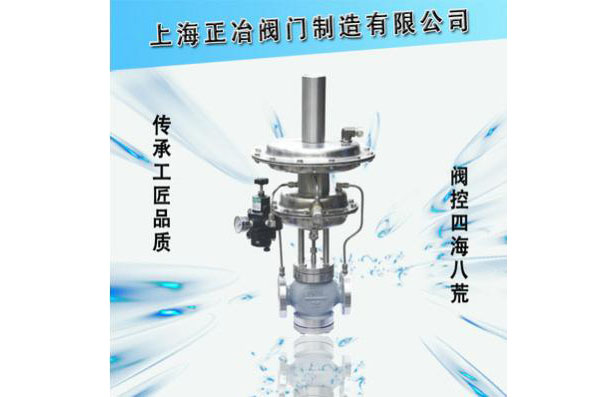

ZZYVP-16B氮封閥氮封裝置特點

·

無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；

·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；

·壓力檢測膜片面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；

·采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；

·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；

·為確保儲罐的，需在罐頂設置呼吸閥；

·呼吸閥僅起作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

ZZYVP-16B氮封閥結構與工作原理

氮封裝置是由供氮裝置(見圖一)和泄氮裝置（見圖二)兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O，通過氮封裝置控制。

當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升到高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮氣。使罐內壓力下降，降到泄氮壓力設定點時，泄氮裝置自動關閉。

當儲罐出液閥開啟，用戶放料時，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮氣，使罐內壓力上升，當罐內壓力上升到供氮裝置自動關閉。

ZZYVP-16B氮封閥主要技術參數及性能指標

1 供氮裝置主要技術參數及性能指標

2泄氨裝置主要技術參數及性能指標
