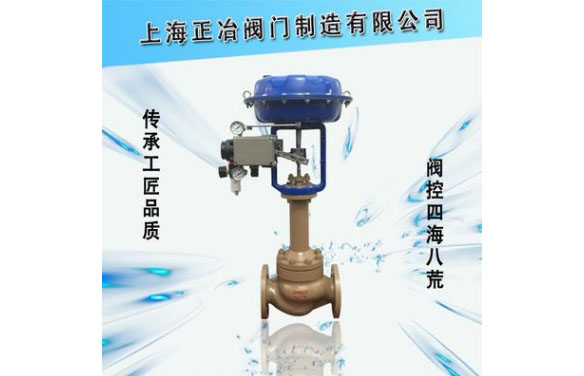

ZJHPW氣動薄膜單座波紋管密封型

ZJHPW氣動薄膜單座波紋管密封型調節閥采用頂部導向結構，配用多彈簧執行機構。它具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便等優點。ZJHPW型氣動波紋管型單座調節閥應用于準確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。

ZJHPW型氣動波紋管型單座調節閥除波紋管密封型外，還有標準型、散熱型、低溫型、調節切斷型等多種形式。產品公稱壓力等級有PN(MPa)1.6/4.0/6.4/10.0；閥體口徑范圍DN(mm)20~250;適用流體溫度-150~+550范圍內多種檔次；泄漏量標準有IV級、VI級；流量特性有線性、等百分比規格或供選擇。

■主要零部件材料

閥體、閥蓋：ZG230~450 ZG1Cr18Ni9

閥芯、閥座：1Cr18Ni9 1Cr18Ni9+PTFE 1Cr18Ni9+司鈦萊合金堆焊

平衡密封環：1.4310+D31

填料：PTFE、柔性石墨

波紋管：0Cr1818Ni9

膜蓋：A3

波紋膜片：夾增強尼龍織物丁腈橡膠

彈篋：6OSi2Mn

閥桿、推桿：1Cr1818Ni9、2Cr13

■主要技術參數

公稱通徑DN(mm)		20				25					32	40		50
閥座直徑dn(mm)		10	12	15	20	10	12	15	20	25	32	32	40	32	40	50
額定流量	直線	1.8	2.8	4.4	6.9	1.8	2.8	4.4	6.9	11	18	18	28	18	28	44
系數(KV)	等百分比	1.6	2.5	4	6.3	1.6	2.5	4	6.3	10	16	16	25	16	25	40
額定行程L		16										25
膜片面積Ae(cm2)		280										400
公稱通徑DN(mm)		65		80		100				125	150			200		250
閥座直徑dn(mm)		65		65	80	65	80		100	125	125		150	150	200	250
額定流量系數(KV)	直線	69		69	110	69	110		176	275	275		440	440	690	1100
	等百分比	63		63	100	63	100		160	250	250		400	400	630	900
額定行程 L		40								60						100
膜片面積Ae(cm2)		600								100						1600
公稱壓力PN		MPa			1.6， 2.5， 4.0， 6.4(6.3)/2.0， 5.0， 11.0
		Bar			16， 25， 40， 64(63)/20， 50， 110
		Lb			ANSI：Class150、Class300、Class600
固有流量特性		直線、等百分比
固有可調比(R)		30、50
彈簧(信號)范圍 Pr(KPa)		20～100、40～200、80～240、(20～60、60～100)
氣源壓力Ps(MPa)		0.14/0.25/0.3
允許泄漏量		硬閥芯：Ⅳ級(10-4×Kv) 軟閥芯：Ⅵ級 見 GB/T4213-92
工作溫度t(℃)	常溫型				-20～200、-40～250、-60～250
	散熱型	代號：S			-40～350、-60～350
	高溫型	代號：G			350～550(選用高溫材料)
	低溫型	代號：D			D0：-60～-100、D1：-100～-200、D2：-200～-250
	調節切斷型	代號：Q			-40～150(閥芯夾增強 PTFE)(特殊情況下采用)

■外形尺寸及重量

公稱通徑			20	25	32	40	50	65	80	100	125	150	200
ΦA(chǔ)			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	標準型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散熱高溫型		570	570	610	610	630	730	810	820	960	1090	1180
重量	標準型	PN16	16	17	19	21	23	35	48	57	64	70	900
		PN40	16	17	19	21	23	35	48	60	67	74	95
		PN64	20	21	25	30	33	44	71	91	100	115	145
	散熱高溫型		17	18	20	22	25	36	51	60	67	74	95
	波紋管型		20	21	25	30	33	48	71	91	102	115	145
	低溫型		20	21	23	26	28	42	58	69	【產品簡介】電動襯氟塑單座調節閥是由電動執行機構和襯氟塑直通座閥體兩部分組成，以單相交流220V電源為動力，接受4~20MA的直流信號，自動控制調節閥的開度，實現對管道內流體的壓力、流量、液位等參數的調節。【詳細說明】電動防腐襯氟調節閥產品說明 1.概述電動襯氟塑單座調節閥是由電動執行機構和襯氟塑直通座閥體兩部分組成，以單相交流220V電源為動力，接受4~20MA的直流信號，自動控制調節閥的開度，實現對管道內流體的壓力、流量、液位等參數的調節。由于該閥接觸介質的部件均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。 2.特點 1、耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.５~3mm厚的F46，能耐酸、堿。耐強腐蝕。 2、密封性能好：采用聚四氟乙烯村料的波紋管和填料雙重密封，確保無滲漏。 3、泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量較小。 3.主要性能基本誤差：≤±5% 回差：≤3% 死區：≤5% 額定流量系數誤差：≤±10%（Kv≤5時±15%）泄漏量：≤0.01閥額定容量 77	84	108

注：散熱高溫型高度（H）為PN16的數值，夾套型高度H1及H均增加15%。
