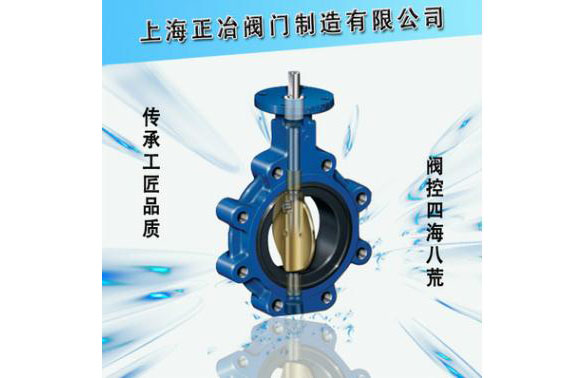

〖D315X/F美標凸耳蝶閥〗
〖D315X/F美標凸耳蝶閥-產品說明】
美標凸耳蝶閥該系列蝶閥是上海正冶閥門制造公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外新型水平、廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截斷或調節介質流量用。該閥門采用三維偏心斜錐形閥座密封，蝶板密封采用新金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。
【D315X/F美標凸耳蝶閥-主要技術參數】
公稱通經 | DN（in) | 2"-36" | 2"-36" |
公稱壓力 | PN(MPa) | 150LB | 300LB |
實驗壓力Ps（MPa） | 強度試驗 | 3.0 | 7.5 |
密封試驗 | 2.2 | 5.5 | |
適用介質 | 水、蒸汽、油品、酸堿類、海水等 | ||
適用溫度 | -40～425℃ | ||
【D315X/F美標凸耳蝶閥-主要零件材料】
名稱 | 材料 |
閥體 | WCB、CFB、CF8M |
閥板 | WCB、CFB、CF8M |
帆桿 | 304、316、1Cr13 |
密封套 | 316、304 |
填料 | 柔性石墨、氟塑料 |
【D315X/F美標凸耳蝶閥-主要外形尺寸】
型號 | 英寸 | L | L1 | D | D1 | D2 | H2 | H1 | H | M | Z-d | ||||||||
毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | ||||
D315X/F 連 接 尺 寸 | 2" | 1.72 | 43 | 4.25 | 108 | 6.00 | 152 | 4.75 | 120.5 | 3.62 | 92 | 4.33 | 110 | 11.02 | 280 | 13.58 | 345 | M18 | 4-19 |
3" | 1.93 | 49 | 4.50 | 114 | 7.50 | 190 | 6.00 | 152.5 | 5.00 | 127 | 4.92 | 125 | 12.40 | 315 | 14.96 | 380 | M18 | 4-19 | |
4" | 2.20 | 56 | 5.00 | 127 | 9.00 | 229 | 7.50 | 190.5 | 6.19 | 157 | 5.70 | 145 | 13.78 | 350 | 16.34 | 415 | M20 | 8-19 | |
5" | 2.50 | 64 | 5.50 | 140 | 10.00 | 254 | 8.50 | 216 | 7.32 | 186 | 6.50 | 165 | 15.35 | 390 | 17.91 | 455 | M20 | 8-22 | |
6" | 2.75 | 70 | 5.50 | 140 | 11.00 | 279 | 9.50 | 241.5 | 8.50 | 216 | 6.89 | 175 | 17.91 | 455 | 21.45 | 545 | M20 | 8-22 | |
8" | 2.80 | 71 | 5.90 | 150 | 13.50 | 343 | 11.75 | 298.5 | 10.62 | 270 | 8.26 | 210 | 20.67 | 252 | 24.21 | 615 | M24 | 8-22 | |
10" | 3.00 | 76 | 6.30 | 160 | 16.00 | 406 | 14.25 | 362 | 12.75 | 324 | 9.84 | 250 | 23.81 | 605 | 27.36 | 695 | M24 | 12-25 | |
12" | 3.38 | 86 | 4.00 | 178 | 19.00 | 483 | 17.00 | 298.5 | 15.00 | 381 | 11.24 | 285 | 28.74 | 730 | 32.78 | 830 | M27 | 12-25 | |
14" | 3.63 | 92 | 4.20 | 190 | 21.00 | 533 | 18.75 | 362 | 16.25 | 413 | 12.60 | 320 | 31.50 | 800 | 35.43 | 900 | M27 | 12-29 | |
16" | 4.00 | 102 | 8.50 | 216 | 23.00 | 597 | 21.25 | 432 | 18.50 | 470 | 13.98 | 355 | 34.25 | 840 | 38.58 | 980 | M30 | 16-29 | |
18" | 4.50 | 114 | 8.74 | 222 | 25.00 | 635 | 22.75 | 476 | 21.00 | 533 | 14.96 | 380 | 36.22 | 920 | 40.55 | 1030 | M30 | 16-32 | |
20" | 5.00 | 127 | 9.00 | 229 | 27.50 | 399 | 25.00 | 540 | 23.00 | 584 | 16.34 | 415 | 39.37 | 1000 | 43.70 | 1110 | M33 | 20-32 | |
24" | 6.06 | 154 | 10.50 | 267 | 32.00 | 813 | 29.50 | 578 | 27.25 | 692 | 18.70 | 475 | 45.51 | 1155 | 51.37 | 1305 | M33 | 20-35 | |
30" | 6.50 | 165 | 11.50 | 292 | 38.75 | 985 | 36.00 | 635 | 33.75 | 857 | 22.38 | 580 | 54.13 | 1375 | 60.03 | 1525 | M39 | 28-35 | |
32" | 7.50 | 190 | 12.50 | 318 | 41.75 | 1060 | 38.50 | 749.5 | 36.00 | 914 | 24.80 | 630 | 56.50 | 1435 | 62.40 | 1585 | M39 | 28-41 | |
36" | 8.00 | 203 | 13.00 | 330 | 46.00 | 1168 | 42.75 | 914 | 40.25 | 1022 | 26.77 | 680 | 62.40 | 1585 | 69.48 | 1765 | M20 | 32-41 | |
