產品描述

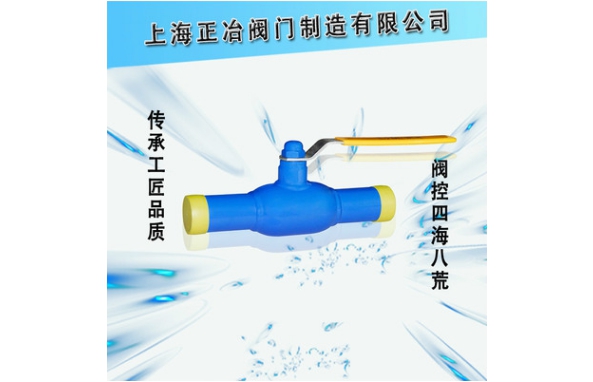

一體式手柄全焊接球閥-全焊接球閥供應商

一體式全焊接球閥型號：Q61F-16C

一體式全焊接球閥規格：DN15-DN1200

工作壓力：150~600LB 1.6~6.4Mpa

適用介質：水、石油、天然氣及酸堿介質等

閥體材質：20#鋼，不銹鋼，鍛鋼。

適用范圍：城市供暖，供熱與熱力管道。

適用溫度-29～+200℃

一體式手柄全焊接球閥概述：

一體式手柄全焊接球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，浮動球閥本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業廣泛的應用

1，一體式手柄全焊接球閥的開關指示

球體、閥桿、手柄是閥門的運動部件，是一個裝配單元，閥桿頭部采用扁方結構。能從手柄所處位置很容易辨出閥門是處于開或關的位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置。

2，一體式手柄全焊接球閥鎖定裝置（可選）

為防止誤操作閥門，本公司球閥在設計時加裝帶鎖孔定位片可滿足用戶的工藝要求，在閥門全開或全關位置可以鎖定閥門。

3，閥桿防飛出結構

當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構。這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露。

4，防靜電裝置

當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出（詳細說明請聯系本公司業務員）。

5，防火結構

本公司浮動球閥閥座采用特殊結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流。（防火結構設計符合API607，JB/T6899和BS755）

6，中部法蘭無外漏結構

閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏。

7，自動泄壓結構

當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓。

一體式手柄全焊接球閥技術特點：

1、閥體結構整體式焊接，不會有外部泄漏現象。

2、閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強，在使用范圍內不會產生任何泄漏。

3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈，上面有2個O型密封圈、兩個PTFE密封墊組成，確保無泄露。

4、閥體材料與管道材質相同，不會出現應力不勻，也不會由于地震及車輛經過地面時而擠壓變形。

5、閥體輕且易于保溫。

6、直埋式球閥可以直接埋于地下，不用建高大閥門井，只需地面上設置小型淺井，大大節省施工費用及工程時間。

7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。

8、球體的加工精度操作輕便，無不良干涉。

10、有焊接和法蘭兩種連接方式。

11、操作方式：手柄，齒輪（垂直/水平）
