產品說明

一、概述：

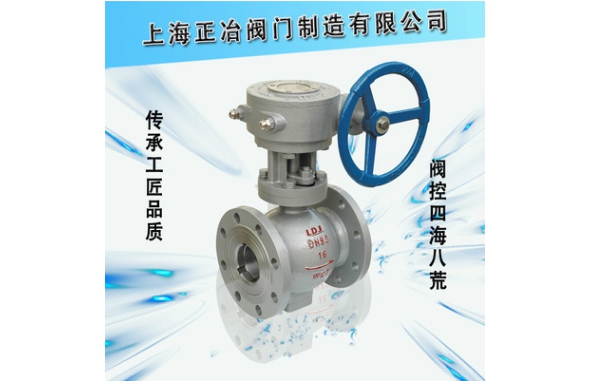

PBQ340H偏心半球閥是近年來開發的技術產品，是靠旋轉閥鏈來使閥門暢通或閉塞。利用偏心閥體、偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。不銹鋼偏心半球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業廣泛的應用，適用于污水處理、紙漿、氧化鋁、城市采暖供熱要標嚴緊的場合；適用于電廠、水力除渣或氣態輸送管道的控制。

二、PBQ340H不銹鋼偏心半球閥結構特點：

1）啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。

2）上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能減少裝置停車，降低成本。

3）單閥座設計。清理了閥門中腔介質因異常升壓而影響使用問題。

4）低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。

5）楔形密封結構。不銹鋼偏心半球閥是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

三、PBQ340H不銹鋼偏心半球閥主要優點：

1．水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零?？晒?jié)約大量能源。

2．可靠的密封方式。軟密封結構具有自密封性能，硬密封結構具有彈性補償性能。

3．耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。

4．自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。

5．啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短

6．適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。

四、PBQ340H不銹鋼偏心半球閥主要零件材料：

名稱 材質

閥體 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

閥軸 2Cr13、1Cr13

閥瓣 合金滲氮鋼、滲氮不銹鋼、耐磨鋼

閥座 合金滲氮鋼、滲氮不銹鋼、耐磨鋼

軸承 鋁青銅、FZ－1復合材料

填料 聚四氟乙烯、柔性石墨

五、PBQ340H不銹鋼偏心半球閥主要外形連接尺寸：

公稱壓力

PN/Mpa 公稱通徑

DN/mm 尺寸

L D K d f C Z-￠d H

1.6 40 165 150 110 85 3 16 4-￠18

50 178 165 125 100

65 190 185 145 120 18 280

80 203 200 160 135 20 8-￠18 320

100 229 220 180 155 370

125 254 250 210 185 22 430

150 267 285 240 210 24 8-￠23 510

200 292 340 295 265 26 12￠-23 600

250 330 405 355 320 30 12-￠26 690

300 502 460 410 375 4 760

350 572 520 470 435 34 16-￠26 830

400 610 580 525 485 36 16-￠30 925

450 660 640 585 545 40 20-￠30 1025

500 700 715 650 608 44 20-￠34 1120
