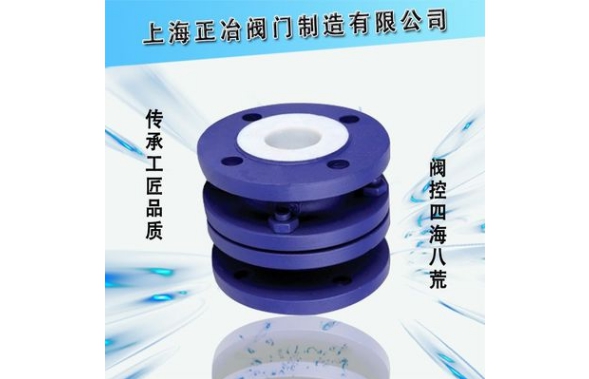

H42F46襯氟立式止回閥

H42F46襯氟立式止回閥適用在-50℃～150℃的各種濃度的王水、鹽酸、和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。襯氟立式止回閥以其優良性廣泛應用于：水、氣、油、化工、冶煉、能源、造船、電力、石油、水處理、建筑等各行業

主要零件材料

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥瓣	鑄鋼、不銹鋼、襯F46、F3
墊圈	F4/F46

主要技術規范

設計標準	GB12224
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927

主要連接尺寸

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	WT(Kg)
DN （mm）	NPS （inch）	PN0.6MPa
15	1/2	80	80	55	40	2	12	4-Φ14	2.5
20	3/4	90	90	65	50	2	14	4-Φ14	3.5
25	1	100	100	75	60	2	14	4-Φ14	4
32	11/4	110	120	90	70	2	16	4-Φ18	5
40	11/2	125	130	100	80	3	16	4-Φ18	6
50	2	140	140	110	90	3	16	4-Φ18	8
65	21/2	160	160	130	110	3	16	4-Φ18	10
80	3	185	185	150	125	3	18	8-Φ18	13
100	4	210	205	170	145	3	18	8-Φ18	25
150	6	300	260	225	200	3	20	8-Φ23	46
200	8	380	315	280	255	3	22	12-Φ23	100
250	10	356	370	335	310	3	24	12-Φ23	155
300	12	457	435	395	362	4	24	12-Φ23	180
350	14	533	485	445	412	4	26	16-Φ23	220
400	16	572	535	495	462	4	28	16-Φ23	275
450	18	610	590	550	518	4	28	16-Φ23	300
500	20	610	640	600	568	4	30	16-Φ23	392
PN1.0MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	11/4	110	135	100	78	2	18	4-Ф18	5
40	11/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	21/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	4-Ф18	13
100	4	210	215	180	155	3	22	8-Ф18	25
150	6	300	280	240	210	3	24	8-Ф23	46
200	8	380	335	295	265	3	26	8-Ф23	100
250	10	356	390	350	320	3	28	12-Ф23	155
300	12	457	440	400	368	4	28	12-Ф23	180
350	14	533	500	460	428	4	30	16-Ф23	220
400	16	572	565	515	482	4	32	16-Ф25	275
450	18	610	615	565	532	4	32	20-Ф25	300
500	20	610	670	620	585	4	34	20-Ф25	392
PN1.6MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	11/4	110	135	100	78	2	18	4-Ф18	5
40	11/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	21/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	8-Ф18	13.5
100	4	210	215	180	155	3	24	8-Ф18	28.5
150	6	300	280	240	210	3	28	8-Ф23	48
200	8	380	335	295	265	3	30	12-Ф23	105
250	10	356	405	355	320	3	32	12-Ф25	165
300	12	457	460	410	375	4	34	12-Ф25	195
350	14	533	520	470	435	4	38	16-Ф25	238
400	16	572	580	525	485	4	40	16-Ф30	295
