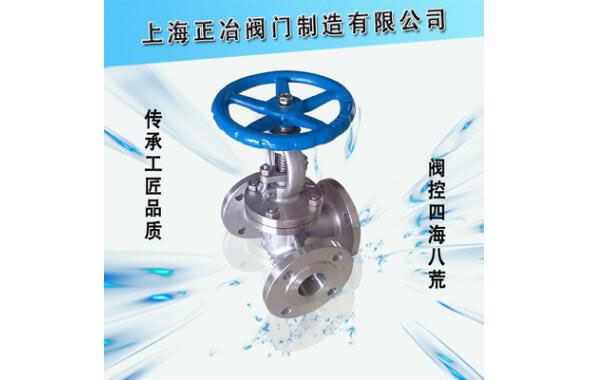

三通截止閥
 |
 |
 |
一、三通截止閥結構原理：
正冶閥門J41H/F三通截止閥閥體材質分為鑄鋼或不銹鋼，適用于多種工況的場合；密封墊采用耐高溫聚四氟乙烯，耐腐蝕，確保無內外漏。包括有閥體、閥蓋、閥瓣及聯動閥瓣的閥桿，閥蓋內設有與閥體上連接通道垂直設置的閥桿活動空間，閥瓣包括有連接端及密封端，其連接端延伸到閥蓋上的活動空間內并與閥桿連接，密封端處于連接通道內并朝向密封座設置，閥蓋的活動空間與閥體的連接通道之間設有構成活動空間與連接通道密封的密封組件，該密封組件處于閥瓣的連接端與密封端之間。
二、三通截止閥特點：
1、具有較強的殺菌、清毒功能，防止產品染菌。
2、密封墊采用耐高溫聚四氟乙烯復合材料制成。
3、密封墊、閥體中道密封圈，閥桿填料全部采用聚四氟乙烯材料。壽命長、耐腐蝕，確保無內外漏。
4、流線型的流道，使得壓力損失小。
5、密封墊可更換，拆卸更方便，維護費用低。
6、設計合理，無死角，能的降低制藥生產中的染菌率，為抗生素?zé)o菌生產提供了可靠的保證；
7、密封性能好，杜絕了跑、冒、滴、漏、節約了能源消耗，為車間文明生產提供了有利條件；
8、材質可靠、制作精細、經久耐用，密封采用聚四氟乙烯，耐腐蝕性能強，大修時只需更換墊片，拆卸容易、維修方便，降低了成本、提高了經濟效益；
9、使用范圍廣，不僅代替接種站的三通隔膜閥，而且可以廣泛使用在原料藥車間的結晶罐等工藝管道上，效果良好。
三、三通截止閥性能規范：
公稱壓力 | 1.6 | MPa | |
試驗壓力 | 強度試驗 | 2.4 | |
密封試驗 | 1.76 | ||
上密封試驗 | 1.76 | ||
氣密封試驗 | 0.6 | ||
高工作溫度 | 120 | ℃ | |
適用介質：水、蒸汽、食品、醫藥等 | |||
四、三通截止閥連接尺寸
規格 | 主 要 連 接 尺 寸 | ||||||||
L | D | D1 | D2 | b | Z—Φd | H1 | H2 | D0 | |
15 | 130 | 95 | 65 | 45 | 16 | 4—Φ14 | 252 | 194 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 4—Φ14 | 270 | 200 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 4—Φ14 | 310 | 235 | 140 |
32 | 190 | 135 | 100 | 76 | 18 | 4—Φ18 | 322 | 260 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 4—Φ18 | 360 | 345 | 180 |
50 | 230 | 160 | 125 | 100 | 20 | 4—Φ18 | 408 | 370 | 200 |
65 | 290 | 180 | 145 | 120 | 22 | 4—Φ18 | 435 | 420 | 240 |
80 | 310 | 195 | 160 | 135 | 22 | 4—Φ18 | 475 | 455 | 280 |
100 | 350 | 230 | 190 | 160 | 24 | 8—Φ23 | 525 | 495 | 320 |
125 | 400 | 270 | 220 | 188 | 28 | 8—Φ23 | 600 | 570 | 360 |
150 | 480 | 300 | 250 | 218 | 30 | 8—Φ25 | 675 | 630 | 400 |
200 | 600 | 350 | 310 | 278 | 34 | 12-Φ25 | 730 | 700 | 500 |
250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 740 | 550 |
五、三通截止閥安裝與維護應注意以下事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及微動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
