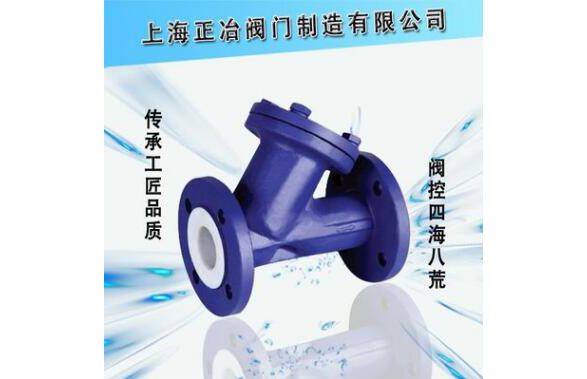

GL41F46型襯氟過濾器
 |
 |
 |
一、GL41F46型襯氟過濾器概述：
Y型襯氟過濾器是用來清理腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2通油網為100-480目/cm2?？筛鶕?jù)介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。
二、GL41F46型襯氟過濾器法蘭尺寸：
法蘭尺寸PN1.0MPa按GB9115.8-88標準。
法蘭尺寸PN1.6MPa按GB9113.3-88標準
法蘭尺寸PN2.5MPa按GB9113.4-88標準
三、GL41F46型襯氟過濾器型號規格
公稱壓力：1.0～2.5MPa
公稱通徑：20～450mm。
三、GL41F46型襯氟過濾器主要零材料表：
| 序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 |
| Z | C | ||
| 1 | 閥體、閥蓋 | HT250/A 126 | WCB/A216 WCB |
| 2 | 過濾網 | PTFE(F4) | |
| 3 | 螺栓 /螺母 | 35/45、A193 B7/A194 | |
| 4 | 襯里層 | FEP(F46)PCTFE(F3) | |
四、GL41F46型襯氟過濾器主要連接尺寸及重量
公稱通徑 DN (mm) | NPS (in) | GL41F46-10/16/25型過濾器 | |||||||||
| L | D | D1 | D2 | b | f | H1 | H | Z-φd | 重量 | ||
| PNl.0～2.5(MPa) | |||||||||||
| 20 | 3/4 | 150 | 105 | 75 | 55 | 16 | 2 | 70 | 122 | 4-14 | 3.3 |
| 25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 78 | 135 | 4-14 | 4.2 |
| 32 | 11/4 | 190 | 135 | 100 | 78 | 18 | 2 | 86 | 154 | 4-18 | 6.6 |
| 40 | 11/2 | 200 | 145 | 110 | 85 | 18 | 3 | 92 | 164 | 4-18 | 7.3 |
| 50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 102 | 182 | 4-18 | 12 |
| 65 | 21/2 | 250 | 180 | 145 | 120 | 20 | 3 | 115 | 205 | 4-18 | 16 |
| 80 | 3 | 280 | 195 | 160 | 135 | 22 | 3 | 135 | 232 | 8-18 | 23 |
| 100 | 4 | 320 | 215 | 180 | 155 | 24 | 3 | 156 | 263 | 8-18 | 32 |
| 125 | 5 | 400 | 245 | 21O | 185 | 26 | 3 | 248 | 370 | 8-18 | 39 |
| 150 | 6 | 500 | 280 | 240 | 210 | 28 | 3 | 285 | 425 | 8-23 | 52 |
| 200 | 8 | 600 | 335 | 295 | 265 | 30 | 3 | 362 | 530 | 8-23 | 89 |
