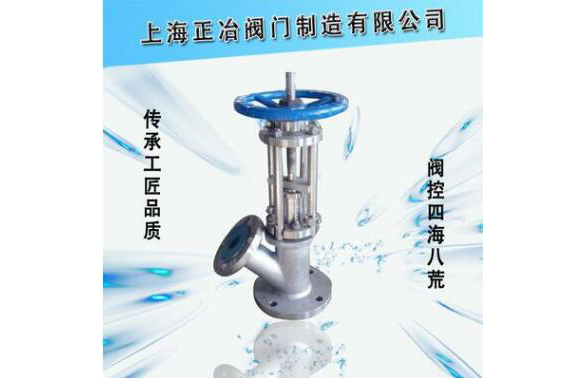

概述

上展式放料閥主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，清理了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

主要零件材料

閥體

支架：ZG1Cr18N9Ti、CF8(304)、CF3(304L)、ZG1Cr18Ni2Mo2Ti、CF8M(316L)、WC8

手輪：可鍛鑄鐵球墨鑄鐵或鋼

閥桿

法蘭：1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr19Ni11(304L) 1Cr18Ni2Mo2Ti 2Cr13、 i12Mo2Ti 0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)

閥瓣

密封圈

螺柱、螺母：1Cr17Ni2、35CrMoA、1Cr18Ni9Ti、45

墊片

填料：聚四氟乙烯片、柔性石墨、柔性石墨纏繞墊

填料壓蓋：WCB、1Cr18Ni9Ti、0Cr18Ni9（304）、00Cr19Ni11(304L)、1Cr18Ni2Cr13、0Cr17Ni12Mo02(316)、 00Cr17Ni14M02(316L)

閥桿螺母：銅

結構示意圖

主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）

口徑DN(mm)上展式下展式DD3HDODD3HDO
