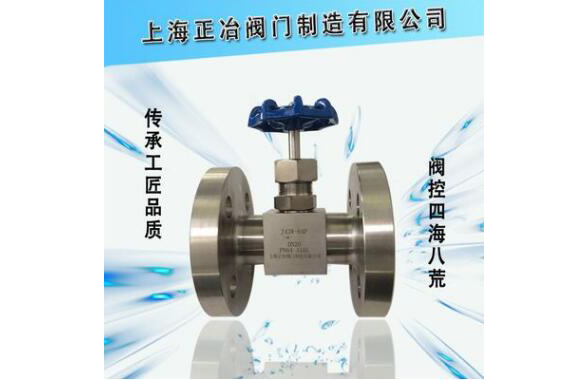

法蘭式針型閥
 |
 |
 |
【法蘭式針型閥產品介紹】
J43H型針型閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。該針型閥種類一般分為普通截止閥、針型截止閥、角式針型閥、儀表針型閥、波紋管針型閥、閥組等。針型截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
【法蘭式針型閥零部件材料】
| 零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
| J43H-16 | 碳鋼 | 鉻不銹鋼 | 聚四氟乙稀 柔性石墨 | 碳鋼 | 碳鋼 | |
| J43W-25P | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
【法蘭式針型閥結構解剖圖】
【法蘭式針型閥性能規范】
| 型號 | 公稱壓力(Mpa) | 公稱直徑DN(mm) | 尺寸 | 閥體材料 | 工作溫度(℃) | 適用介質 | 重量 | |||
| L | d | H | Do | |||||||
| J43W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 3.2 |
| J43W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 3.75 |
| J43W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 5.5 |
| J43W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，堿，酸 | 3.2 |
| J43W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 |
| J43W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 |
| J43H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳鋼 | 425 | 水，蒸汽 | 3.2 |
| J43H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳鋼 | 425 | 水，蒸汽 | 3.75 |
| J43H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳鋼 | 425 | 水，蒸汽 | 5.5 |
