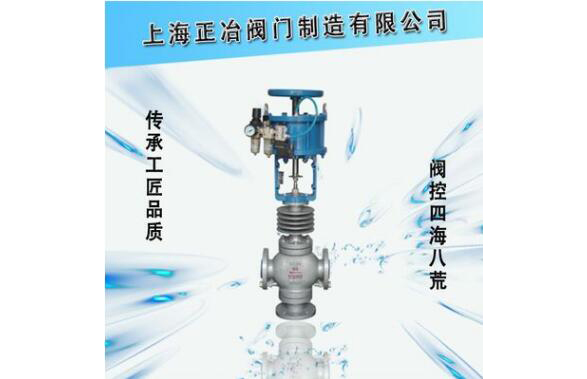

?KZSNC氣動活塞切斷閥
 |
 |
 |
KZSNC氣動活塞切斷閥概述：
ZSP(N)C型氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷閥組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
KZSNC氣動活塞切斷閥規格型號：
| 類別 | 常溫型 硬密封 | 常溫型 軟密封 | 中溫型 硬密封 | 常溫型硬密 封帶手輪 | 常溫型軟密封帶手輪 | 中溫型硬密封帶手輪 |
| 型 號 | ZSP(N)C1-（16/64）B K | ZSP(N)C2-（16/64）B K | ZSP(N)C1-（40/64）B KG | ZSPC1-（16/64）B K | ZSPC2-（16/64）B K | ZSPC1-（40/64）B K |
| 規格 | DN20-200 | |||||
KZSNC氣動活塞切斷閥主要技術參數：
| 公稱壓力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
| 公稱壓力MPa | 1.6；4.0；6.4 | ||||||||||
| 行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
| 流量特性 | 快開 | ||||||||||
| 介質溫度℃ | 軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型） | ||||||||||
| 法蘭尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
| 閥體材質 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
| 閥座、閥芯材質 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
| 上閥蓋型式 | 普通式（常溫型）；熱片式（中溫型） | ||||||||||
注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
KZSNC氣動活塞切斷閥性能指標
| 公稱壓力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
| 閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 軟密封泄漏量 | 水試 △P=△Pmax mlmin | 0 | ||||||||||
| 氣試 △P=0.35MPa 氣泡數/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
| 硬密封泄漏量 | 水試MPa | 4.0 | 3.0 | |||||||||
| ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
| 氣試 △P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
| 切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
| 額定行程偏差百分之 | ±6 | |||||||||||
KZSNC氣動活塞切斷閥訂貨須知:
1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性
7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求
