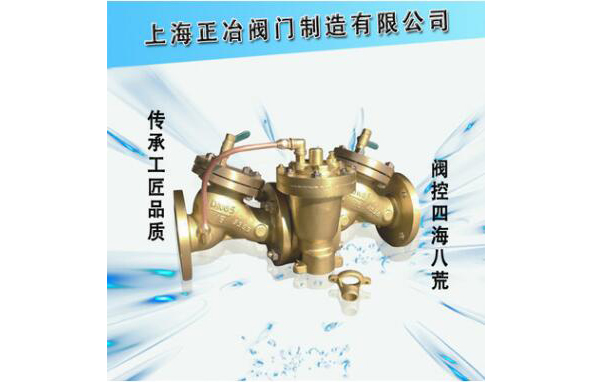

HS41X-A型倒流防止器
 |
 |
 |
HS41X-A型倒流防止器由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生。
該產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。
HS41X-A型倒流防止器主要技術參數
公稱壓力 | 公稱通徑 | 適用介質 | 適用溫度 | 法蘭標準 | 試驗標準 |
1.0～2.5MPa | 50～600mm | 水 | 0～80℃ | GB/T 17241.6GB/T 9113 | GB/T 13927API598 |
HS41X-A型倒流防止器 主要零件材料
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、碳鋼、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼、丁腈橡膠 |
閥桿 | 鋁青銅、鉻不銹鋼 |
膜片 | 丁腈橡膠 |
膜片壓板 | 碳鋼、不銹鋼 |
彈簧 | 不銹鋼 |
HS41X-A型倒流防止器 主要外形尺寸
型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |
