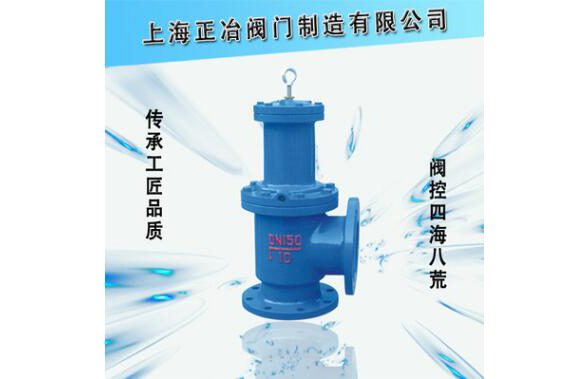

?J744X/J644X液壓、氣動角式快開排泥閥
 |
 |
 |
J744X/J644X液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，可靠。
技術參數
公稱壓力0 6MPa、1 0MPa
公稱通徑：100"～400mm
馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598
主要零部件材料
零件名稱 | 月體、月蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
材 料 | 鑄鐵、球鐵、碳鋼 | 球鐵、青銅 | 不镕鋼 | 尼龍強化橡膠 |
主要外形連接尺寸
DN | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
H | 480 | 500 | 620 | 735 | 805 | 940 | 1100 | 1200 |
L1 | 135 | 145 | 175 | 225 | 260 | 280 | 305 | 340 |
L2 | 125 | 125 | 145 | 185 | 205 | 245 | 270 | 310 |
