DYC-Q型系列低真空電磁壓差充氣閥 當前位置/首頁/ 產品展廳 /  真空閥

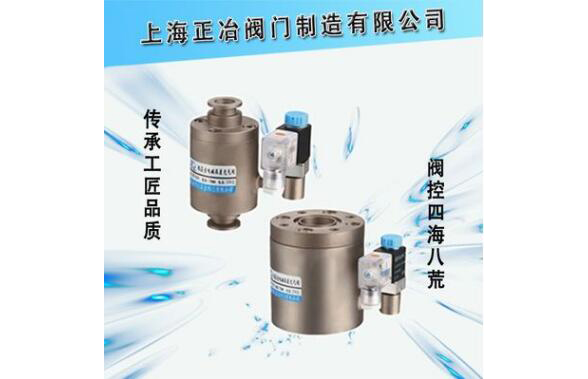

DYC-Q型系列低真空電磁壓差充氣閥

DYC-Q型系列低真空電磁壓差充氣閥

DYC-Q型系列低真空電磁壓差充氣閥是安裝在機械真空泵進氣口上一種新型真空閥。其工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上,當機械真空泵因工作需要突然停電、停止運轉時,該閥利用大氣壓力使閥芯自動關閉,截止和真空系統相連的通道,同時向泵內放大氣,防止機械泵油返回真空系統,起到了保護真空系統作用,有利于機械泵再啟動。

DYC-Q型系列低真空電磁壓差充氣閥適用的工作介質為空氣及非腐蝕性氣體。

主要技術性能

適用范圍(Pa)

105~102

閥門漏率(Pa.L/S)

<6.5x10-2

介質溫度(℃)

-25~+40

開閉時間(S)

≤3

電源電壓(V/Hz)

220/50

安裝方式

垂直

undefined


(圖一)連接及外形尺寸(GB4982)

型號

通徑(DN)

ΦW

ΦD

ΦB

H

L

法蘭標準

DYC-Q16/KF

16

60

30

17.2

115

63

GB4982

DYC-Q25/KF

25

70

40

26.2

130

67

DYC-Q40/KF

40

100

55

41.2

160

81

DYC-Q50/KF

50

110

75

52.2

195

85

/


(圖二)連接及外形尺寸(GB/T6070)

型號

通徑(DN)

ΦD

ΦB

H

L

n-d

法蘭標準

DYC-Q16

16

60

45

75

63

4-M6

GB/T6070

DYC-Q20

20

65

50

80

67

DYC-Q25

25

70

55

90

67

DYC-Q32

32

90

70

100

75

4-M8

DYC-Q40

40

100

80

110

81

DYC-Q50

50

110

90

123

85

DYC-Q65

65

125

105

147

95

DYC-Q80

80

145

125

147

102

DYC-Q100

100

165

145

140

112

8-M8

DYC-Q125

125

200

175

185

121

8-M10

DYC-Q160

160

225

200

210

138

DYC-Q200

200

285

260

240

170

12-M10

DYC-Q250

250

335

310

285

195

DYC-Q320

320

425

395

310

241

12-M12
