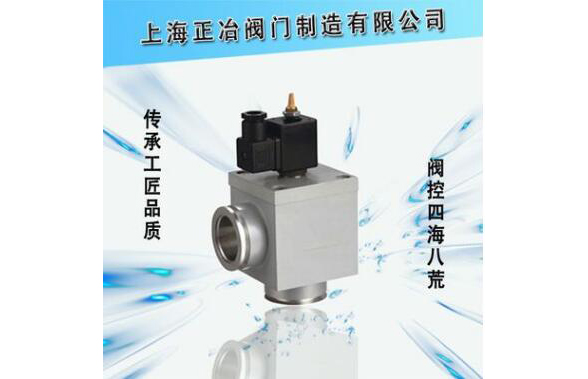

GYC-JQ高真空電磁壓差式充氣閥
 |
 |
 |
GYC-JQ高真空電磁壓差式充氣閥，是安裝在機械真空泵上的專用閥門。安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門能依靠大氣與真空的壓差力使閥板自動關閉，將真空系統封閉，保持其真空度，并將大氣通過閥的節流孔充入泵腔內，從而避免泵油逆流污染真空系統。
GYC-JQ高真空電磁壓差式充氣閥適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
適用范圍(Pa) | 105～1x10-3 |
閥門漏率(Pa.L/S) | ＜1.0x10-4 |
電源電壓(V/Hz) | 220/50 |
介質溫度(℃) | -25～+50 |
開閉時間(S) | ≤3 |
安裝方式 | 垂直或水平 |
法蘭標準(V/Hz) | GB4982；JB919 |
連接及外形尺寸
型號 | 通徑(DN) | ΦD | ΦB | H | A | bxb |
GYC-JQ16/KF | 16 | 30 | 17.2 | 153 | 40 | 37x37 |
GYC-JQ16/KF | 25 | 40 | 26.2 | 155 | 50 | 62x62 |
GYC-JQ16/KF | 40 | 55 | 41.2 | 178 | 65 | 80x80 |
