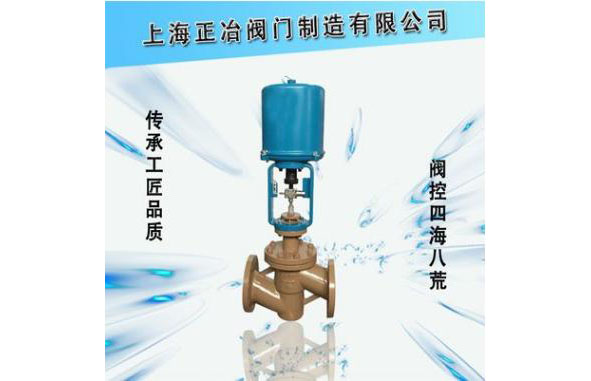

ZDLPF電動襯氟調節閥
 |
 |
 |
■產品概述
ZDLPF電動襯氟調節閥主要是由電動執行機構和調節閥閥體兩部分組成。電動執行機構和其它電動調節閥配用的相同，都是接收控制器發來的4-20ma等模擬信號，控制閥門的開度，以達到調節管道介質流量、壓力等參數的目的。耐腐蝕電動襯氟調節閥和其它普通電動調節閥區別在于閥體，有的管道輸送如硫酸、王水等強腐蝕性的介質，因?yàn)楦g性太強，普通金屬材質的調節閥無法用于這種工況。而電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。解決了金屬閥門無法用在強腐蝕介質的工況。廣泛的應用于強腐蝕介質的工況管道。
■技術參數
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公稱壓力MPa | 0.6、1.0、1.6、2.5 | ||||||||||||||||
行程 mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
工作溫度℃ | -30℃~+150℃ | ||||||||||||||||
流量特性 | 直線、等百分比 | ||||||||||||||||
作用方式 | 電開式(K常開)；電關式(B) | ||||||||||||||||
固有可調比R | 30：1 | ||||||||||||||||
信號范圍Pr | 0~10Madc；4~20mmADC | ||||||||||||||||
供電電源 | 220V 50~60HZ | ||||||||||||||||
防爆等級 | 普通型、防爆型 | ||||||||||||||||
泄漏等級 | VI | ||||||||||||||||
■性能指標
項目 | 技術性能指標 |
基本誤差0. | ≤±5 |
回差0. | ≤3 |
死區0. | ≤5 |
泄漏量 | ≤ 0.001閥額定容量 |
額定流量系數誤差0. | ≤±10；當KV≤6.3時，為≤±15 |
■零件材質
零件名稱 | 材料 |
閥體、閥蓋 | HT200、ZG230~450、ZG1Cr18Ni9Ti |
襯里材料 | F46、F4、F3、PO、PE、X、X3、PFA |
閥芯 | 1Cr18Ni9Ti |
波紋管 | F4 |
填料 | 聚四氟乙烯、柔性石墨 |
彈簧 | 60Si2Mn |
膜蓋 | A3 |
閥桿、推桿 | 2Cr13/1Cr18Ni9Ti |
襯套 | 2Cr13 |
■結構圖及外形尺寸
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310
| |
