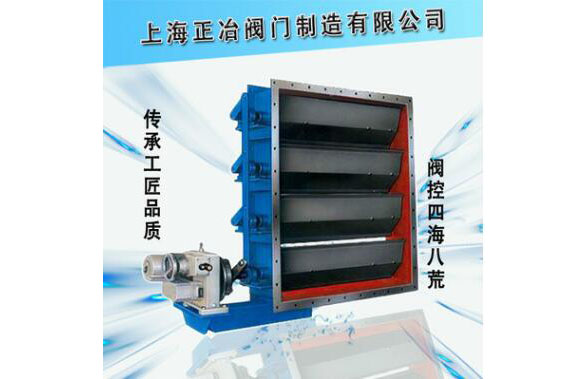

電動矩形百葉式調節蝶閥

電動矩形百葉式調節蝶閥配置電動執行機構廣泛應用于建材、冶金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量，蝶板采用百葉多軸體結構，流體均勻，啟閉力矩小，動作靈敏，性能可靠。

閥體材料：碳鋼、不銹鋼

主要技術參數

公稱壓力PN	0.005MPa
適用溫度	-30~350℃
適用介質	粉塵、含塵氣體
泄漏量	≤3％
閥門啟閉時間	25秒
輸入信號（直流）	Ⅱ型0~10mA，Ⅲ型4~20mA
輸入通道	3個
輸入電阻	Ⅱ型200Ω，Ⅲ型250Ω
電源電壓	220V±20V，50HZ
介質流速	≤25m/s

undefined

主要外形連接尺寸

A×B	A1×B1	A2×B2	L	L1	H1	H	b	Z-Фd	X	Y	輸線	執行器	Wt/Kgs
320×180	375×105	400×240	180	245	580	735	8	16-14	5	3	2	DKJ-210	184
320×250	375×395	400×330	180	245	625	825	8	16-14	5	3	2	DKJ-210	194
400×200	455×255	500×330	200	245	610	805	8	16-18	5	3	2	DKJ-210	215
400×320	455×375	500×420	200	245		915	8	16-18	5	3	2	DKJ-210	263
500×200	555×255	600×300	220	245	610	805	8	16-18	5	3	3	DKJ-210	272
500×400	555×455	600×500	220	245	370	915	8	20-18	5	5	3	DKJ-210	292
630×320	685×375	730×420	220	245	610	805	10	20-18	7	3	3	DKJ-210	322
630×400	685×455	730×500	220	245	710	995	10	24-18	7	5	3	DKJ-210	354
800×400	855×455	900×500	240	300	670	945	10	24-18	7	5	4	DKJ-310	443
800×630	855×685	900×730	240	300	710	995	10	28-18	7	7	4	DKJ-310	590
1000×500	1070×570	1130×830	260	300	790	1075	10	24-23	7	5	4	DKJ-310	640
1000×800	1070×870	1130×930	260	300	905	1270	10	28-23	7	7	4	DKJ-310	770
1250×630	1320×700	1380×760	280	300	1005	1505	10	32-23	9	7	5	DKJ-310	790
1250×1000	1320×1070	1380×1130	280	300	1105	1705	10	32-23	9	7	5	DKJ-310	920
1400×800	1470×870	1530×930	300	385	1075	1575	10	36-23	11	7	5	DKJ-410	940
1400×1250	1470×1320	1530×1380	300	385	1300	2025	10	40-23	11	9	5	DKJ-410	1240
1600×1000	1670×1070	1730×1130	320	385	1175	1775	10	36-23	11	7	5	DKJ-410	1540
1600×1250	1670×1320	1730×1380	320	385	1300	2025	10	40-23	11	9	5	DKJ-410	1680
1800×1250	1870×1320	1930×1380	340	420	1450	2175	10	44-23	13	9	6	DKJ-510	1846
1800×1400	1870×1470	1930×1530	340	420	1525	2325	10	48-23	13	11	6	DKJ-510	1953
2000×1250	2070×1320	2130×1380	360	420	1450	2175	10	48-23	15	9	6	DKJ-510	2170
2000×1800	2070×1670	2130×1730	360	420	1620	2520	12	52-23	15	11	6	DKJ-510	2392
2500×1800	2570×1870	2630×1730	420	450	1695	2595	12	56-23	17	11	8	DKJ-610A	2740
2500×2000	2570×2070	2630×2130	420	450	1895	2995	12	64-23	17	15	8	DKJ-610A	2801
2800×2500	2870×2570	2930×2630	440	450	2145	3195	12	72-23	19	17	8	DKJ-610A	3118
3200×2800	3270×2870	3330×2930	480	480	2325	3825	12	80-23	21	19	10	DKJ-610	3535
3600×3200	3670×3270	3730×3330	520	480	2525	4225	12	88-23	23	21	10	DKJ-610	4018
4000×3600	4070×4670	4130×4730	560	480	2725	4825	12	100-23	27	23	10	DKJ-610	4532
