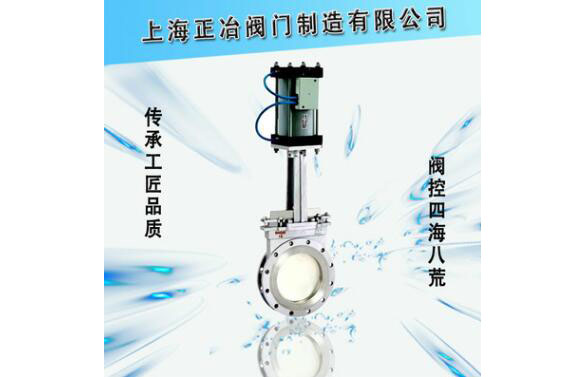

PZ673H氣動刀閘閥
 |
 |
 |
【產品用途】
PZ673H氣動刀閘閥系列產品廣泛應用于各種工業領域，特別是采礦、鋼鐵工業-——用于煤炭、濾渣漿，凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水，造紙工業——用于任何濃度紙漿、料水混合物，電站除灰--用于灰渣漿液等專業管道系統。
【閥門型號】
常見的氣動刀閘閥型號有：PZ673H-10C、PZ673H-16C、PZ673Y-10P、PZ673Y-16P、PZ673F-10P、PZ673F-16P。
【結構簡圖】
【產品特點】
1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時，同時將密封面上的粘物給刮除，自動清理了雜物;
2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質，防止了腐蝕破壞，使用壽命長;
3、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
【執行標準】
設計規范： GB/12234 DIN3356
法蘭連接： ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545
試驗與檢驗：GB/T 13927 DIN3230 API598
【性能參數】
| 氣動刀閘閥型號 | PZ673H | PZ673Y | PZ673F | |
| 工作壓力(MPa) | 1.6~2.5 Calss150 | |||
| 口徑 | DN50-DN2000 2″-80″ | |||
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M CF3 CF3M | ||
| 球體 | WCB CF8 CF8M CF3 CF3M | |||
| 閥桿 | WCB CF8 CF8M CF3 CF3M | |||
| 密封面 | 不銹鋼 司太立合金 碳化鎢 PTFE | |||
| 填料 | 柔性石墨 PTFE | |||
主要外形尺寸
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
0.6 | 50 | 48 | 90 | 110 | 335 | 4-M12 | 1.0 | 50 | 48 | 100 | 125 | 335 | 4-M16 |
65 | 48 | 110 | 130 | 363 | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | ||
80 | 51 | 125 | 150 | 395 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | ||
100 | 51 | 145 | 170 | 465 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | ||
125 | 57 | 175 | 200 | 530 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | ||
150 | 57 | 200 | 225 | 630 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | ||
200 | 70 | 255 | 280 | 750 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | ||
250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
300 | 76 | 362 | 395 | 1120 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | ||
350 | 76 | 412 | 445 | 1260 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | ||
400 | 89 | 462 | 495 | 1450 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | ||
450 | 89 | 518 | 550 | 1600 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | ||
500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | ||
600 | 114 | 670 | 705 | 2300 | 20-M22 | 600 | 114 | 685 | 725 | 2300 | 20-M27 | ||
700 | 127 | 775 | 810 | 2500 | 24-M22 | 700 | 127 | 800 | 840 | 2500 | 24-M27 | ||
800 | 127 | 880 | 920 | 2800 | 24-M27 | 800 | 127 | 898 | 950 | 2800 | 24-M30 | ||
900 | 154 | 980 | 1020 | 3100 | 27-M27 | 900 | 154 | 1005 | 1050 | 3100 | 28-M30 | ||
1000 | 165 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-M30 | ||
1200 | 190 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-M36
|
