產品詳細信息：

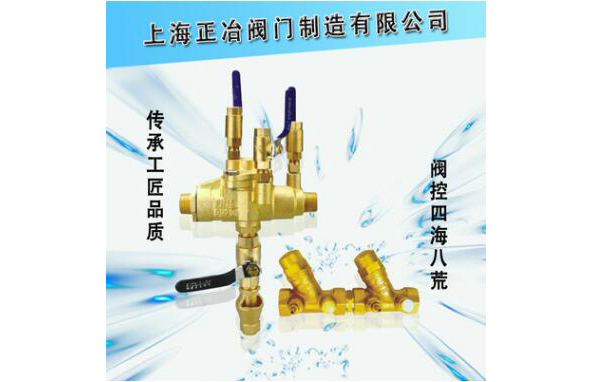

一、HS11X-A絲扣管道倒流防止器用途：

用于高層建筑的供水系統，消防用水系統，空調制水系統，市政供水管道系統等，防止不潔凈水倒流入主管的現象發生。

二、HS11X-A絲扣管道倒流防止器產品介紹：

HS11X-A絲扣管道倒流防止器用于防止生活飲用水管道發生回流污染的裝置，是我公司引進國外新型技術自行研制開發的、可靠、防止飲用水回流污染的新、穎閥門，以確保生活飲用水的衛生和。

三、HS11X-A絲扣管道倒流防止器結構：

HS11X-A絲扣管道倒流防止器是由兩級止回系統及一個排水泄壓系統組成。排水泄壓系統上腔與級止回系統進口端連接。

一、二級止回系統主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。

排水泄壓系統主要由閥蓋、隔膜、閥瓣組成、閥芯、彈簧等組成。

四、工作原理：

HS11X-A絲扣管道倒流防止器是在二級止回系統增設一個排水泄壓裝置，這樣即使二級止回密封同時破壞，其也能起到防止回流污染的作用。其工作原理：

1.正常供水：

a.清潔市政生活水從級止回系統經過排水器到級止回系統出kou向用戶供水，級止回系統進口高壓水進入排水隔膜上腔，而隔膜下腔與級止回閥出kou（止回閥進kou）相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防污隔斷閥正常供水；

b.當閥后管路無用戶，水靜止。如進kou壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態；

c.如進kou壓力下降，其前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器開啟泄壓，泄壓到與進口壓力恢復一定壓差值時，排水器又關閉。

2.密封失靈時：

防污隔斷閥之后管網壓力升高，超過閥前進kou壓力時，如止回閥密封完好無滲漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當止回閥密封破壞產生滲漏，止回閥之前壓力升高，造成排水器隔膜下下壓差減小，排水器打開，排水泄壓；止時，如級止回閥同時密封破壞，由于止回閥倒流回的高壓水已泄壓減壓，故不會倒流回級止回閥。

3.如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，排水器控制彈簧推動閥芯打開排水器排水。當進kou壓力下降到零或負壓時，排水器完全打開，水排出，空氣從排水器進入真空腔，從而防止產生虹吸倒流現象。

五、HS11X-A絲扣管道倒流防止器技術參數：

1.公稱壓力：1.0MPa 1.6MPa

2.適用介質：清水

3.適用溫度：0～80℃

六、HS11X-A絲扣管道倒流防止器結構尺寸：

七、HS11X-A絲扣管道倒流防止器安裝要求：

1.HS11X-A絲扣管道倒流防止器水平安裝，安裝地點環境應清潔，有足夠的維護空間。防污隔斷閥配有空氣隔阻器，其出kou接到下水管道處。

2.安裝地域應設排水設施。

3.閥前應裝控制閥門、過濾器及活接頭，閥后裝控制閥門以便維修。

八、HS11X-A絲扣管道倒流防止器安裝部位：

1.自來水管網接入用戶的接戶管水表后面。

2.生活用水管道上接出非生活飲用水和排污管，安裝于接出管起端。

3.生活飲用水水箱的進水管上（水箱底部進水時）。

4.生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
