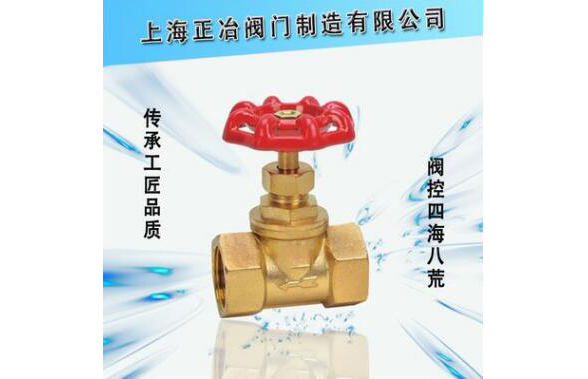

J11W-16T黃銅截止閥
 |
 |
 |
J11W-16T黃銅截止閥
主要技術規范
1、公稱壓力：1.6MPa
2、工作介質：水、油
3、工作溫度：-20℃≤t≤120℃
4、管螺紋符合ISO228標準
主要外形連接尺寸
DN | SIZE | L | H | D | S | ?B |
8 | 1/4 | 42 | 55 | 50 | 19 | 10 |
10 | 3/8 | 43 | 55 | 50 | 21 | 10 |
15 | 1/2 | 47 | 62 | 53 | 26 | 12.4 |
20 | 3/4 | 56 | 69 | 53 | 31 | 16.5 |
25 | 1 | 64 | 80 | 65 | 38 | 17.5 |
32 | 11/4 | 79 | 96 | 78 | 48 | 27 |
40 | 11/2 | 83.5 | 104 | 90 | 54 | 35 |
50 | 2 | 104 | 118 | 108 | 66.5 | 45 |
65 | 21/2 | 121 | 145 | 126 | 83 | 53 |
