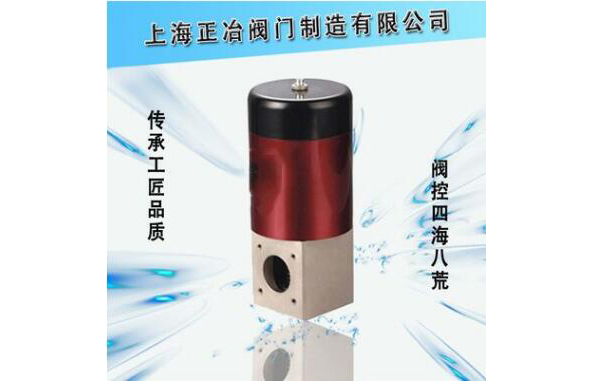

DDC-JQ型系列電磁
 |
 |
 |
DDC-JQ型系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統。
DDC-JQ型系列電磁真空帶充氣閥適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
適用范圍(Pa) | 105～1x10-2 |
閥門漏率(Pa.L/S) | ＜6.7x104 |
適用溫度(℃) | -25～+50 |
線圈溫升(℃) | ≤65 |
開閉時間(S) | ≤3 |
電源電壓(V/Hz) | 220±0.10/50 |
法蘭標準 | JB919 |
主要外形連接尺寸
型號 | 通徑(DN) | ΦW | ΦB | H | h | bxb | n-d | 匹配機械泵型號 |
DDC-JQ16A | 16 | 68 | 42 | 176 | 28 | 48x48 | 4-M5 | 2XZ-0.5/1 |
DDC-JQ25A | 25 | 82 | 55 | 199 | 35 | 58x58 | 4-M6 | 2XZ-2/4 |
DDC-JQ32 | 32 | 92 | 64 | 226 | 40 | 68x68 | 4-M6 | 2XZ-4 |
DDC-JQ40 | 40 | 110 | 70 | 245 | 44 | 80x80 | 4-M6 | 2XZ-8 |
DDC-JQ50A | 50 | 125 | 90 | 290 | 56 | 95x95 | 4-M8 | 2X-15 |
DDC-JQ65 | 65 | 135 | 105 | 320 | 65 | 115x115 | 4-M8 | 2X-30A |
DDC-JQ80 | 80 | 165 | 125 | 367 | 75 | 140x140 | 4-M8 | 2X-70A |
