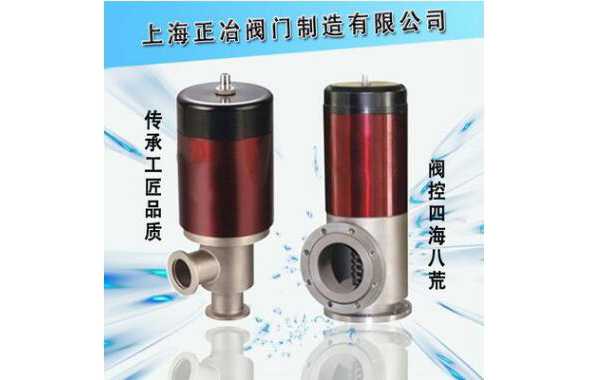

DDC-JQ-B型系列電磁真空帶充氣閥
 |
 |
 |
DDC-JQ-B型系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控制了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統(tǒng)封閉，并將大氣通過泵的進氣口充入泵腔，避免泵油返流污染真空系統(tǒng)。
DDC-JQ-B型系列電磁真空帶充氣閥適用的工作介質(zhì)為空氣及非腐蝕性氣體。
主要技術性能
適用范圍(Pa) | 105～1x10-2 |
閥門漏率(Pa.L/S) | ＜6.7x10-4 |
適用溫度(℃) | -25～+50 |
線圈溫升(℃) | ≤65 |
開閉時間(S) | ≤3 |
電源電壓(V/Hz) | 220±0.10/50 |
主要外形連接尺寸
型號 | 通徑(DN) | ΦW | ΦD | ΦB | H | A | n-d | 法蘭標準 |
DDC-JQ16B | 16 | 68 | 30 | 17.2 | 191 | 40 | / | GB4982 |
DDC-JQ25B | 25 | 82 | 40 | 26.2 | 202 | 50 | ||
DDC-JQ32B | 32 | 92 | 55 | 41.2 | 244 | 50 | ||
DDC-JQ40B | 40 | 110 | 55 | 41.2 | 275 | 65 | ||
DDC-JQ50B | 50 | 125 | 110 | 90 | 314 | 80 | 4-Φ9 | GB/T6070 |
DDC-JQ65B | 65 | 135 | 130 | 110 | 343 | 88 | 4-Φ9 | |
DDC-JQ80B | 80 | 135 | 145 | 125 | 387 | 95 | 4-Φ9 | |
DDC-JQ100B | 100 | 165 | 165 | 145 | 399 | 108 | 8-Φ9 |
